4 Dachkonstruktion

4.1 Einleitung

Zu dem Projekt Herrenhaus Kaisersruh habe ich, Harald Poguntke, mich bereit erklärt, die Planung des Daches zu erstellen.
Da der komplette Dachstuhl im Mai 1999 einstürzte, bestand die Forderung des Denkmalschutzes das Dach nach Möglichkeit so zu Rekonstruieren, dass es wieder zu dem Repräsentativen Herrenhaus passt beziehungsweise wieder so aussah wie vor dem Einsturz.
Dieses vorhaben stellte sich erst leichter da, als es im Endeffekt wirklich war.
Auf der Firma Reiner Luke, Zimmerei, Dachdeckerei und Abbund Center habe ich mit der Hilfe des Programms S+S Abbund das Dach Konstruiert.
Wobei mir der Herr Luke als Anerkannter Sachverständiger und Gutachter im Dachdecker und Zimmerer Handwerk für Fragen zur Seite stand.

nach oben

4.2 Auflage der Denkmalbehörde

Zur Auflage des Denkmalschutzes gehört es, das Dach nach Möglichkeit wieder so herzurichten, das es wie früher aussah.
Der genaue Wortlaut war: "Die Dachlandschaft ist nach Möglichkeit wieder herzustellen." Sodass es im Sinne des Denkmalschutzes gerechtfertigt ist einen Modernen Anbau einzuschieben und an die historische Bausubstanz anzubinden.

nach oben

4.3 Erstellen der Dachprojektion

Bei dem Erstellen der Dachkonstruktion musste möglichst ein freitragendes Dach geplant werden. Was sich nicht als einfach herausstellte. Damit die Tagungsräume nicht zu klein werden, mussten Überzüge eingeplant werden, welche die Dachkonstruktion stützt. Um das Dach im Bereich der Mansarde zu stützen, ist ein Fachwerkelement konstruiert worden. Damit das komplette Dach sich nicht verzieht wird es mit einer diagonal verlaufenden Schalung ausgesteift. Damit später eine V-13 (Unterspannbahn aus einer Bitumenbahn mit 1300g/qm Vlies) aufgezogen werden kann und das Dach mit Naturschiefer in einer Altdeutschen Deckung (sortiert) eingedeckt werden kann.

nach oben

4.3.1 Pläne

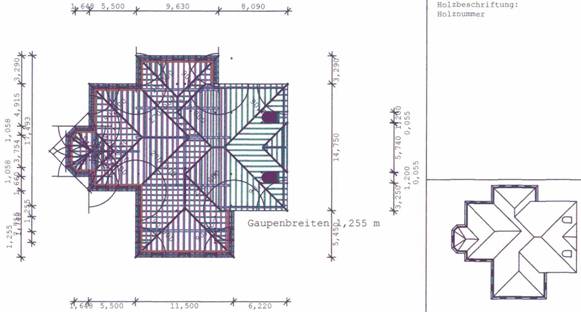

Grundriss

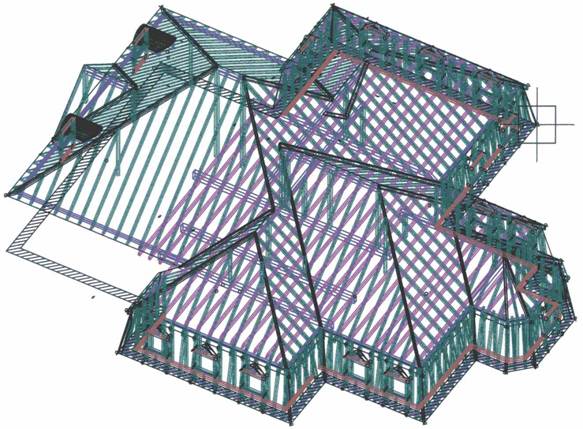

3D Nord Ansicht

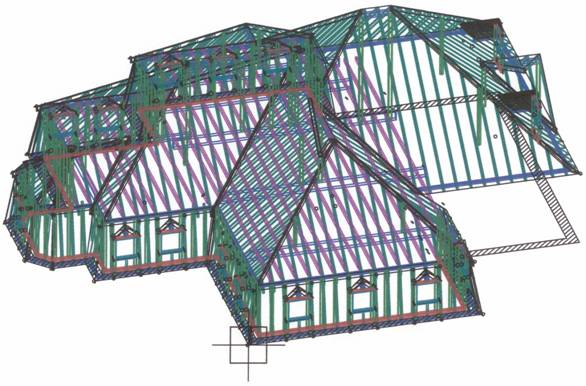

3D West Ansicht

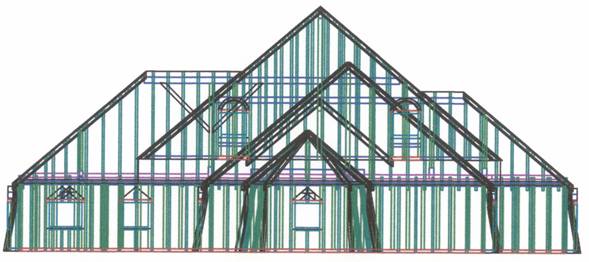

Süd-Ost Ansicht

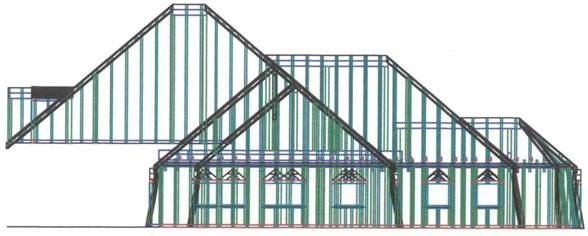

Nord-Ost Ansicht

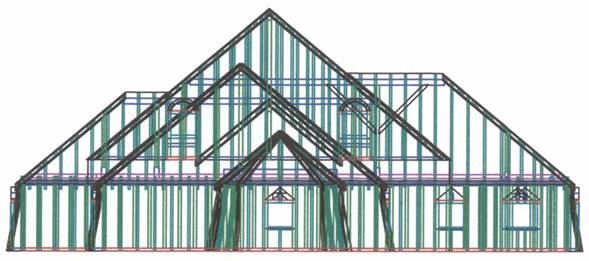

Nord-West Ansicht

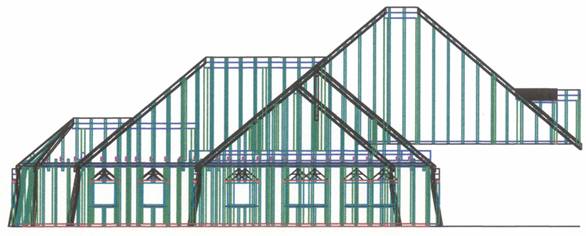

Süd-West Ansicht

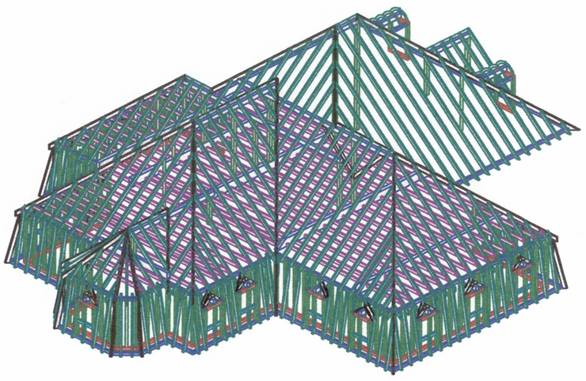

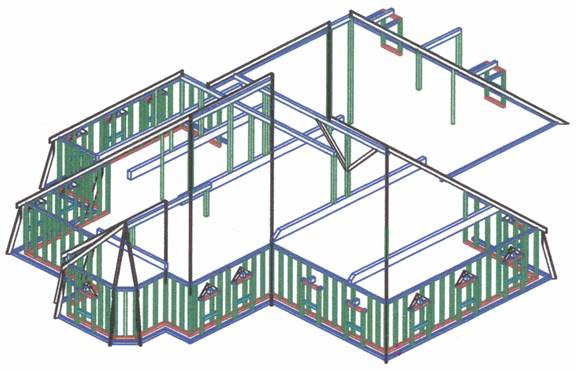

3D Ansichten der Stützen und Überzüge

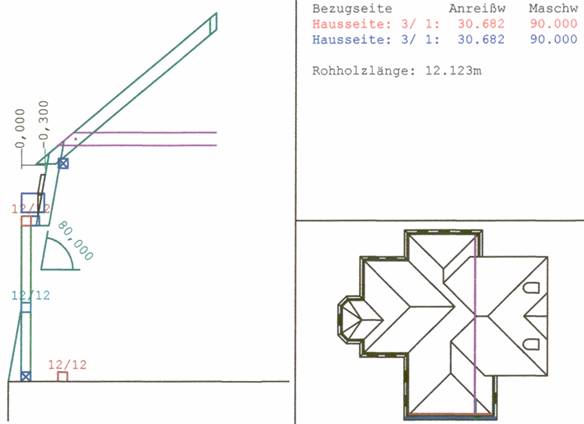

Schnitt der Gauben im Mansarddach

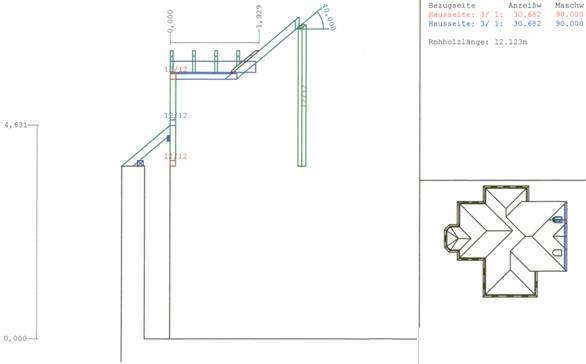

Schnitt der Tonnengauben im Hauptdach

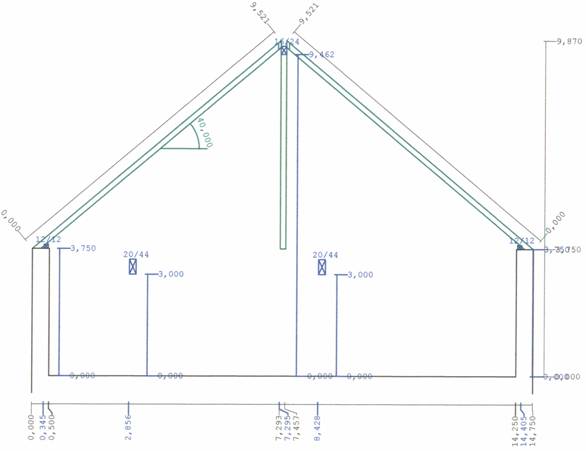

Schnitt durch das Hauptdach

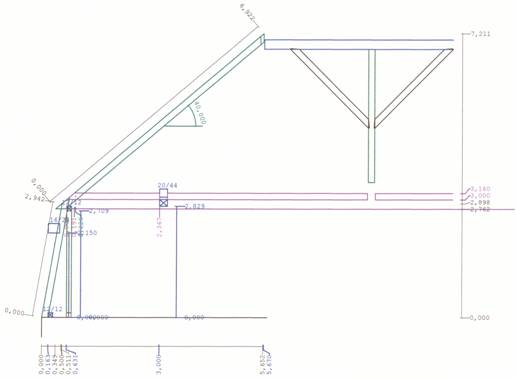

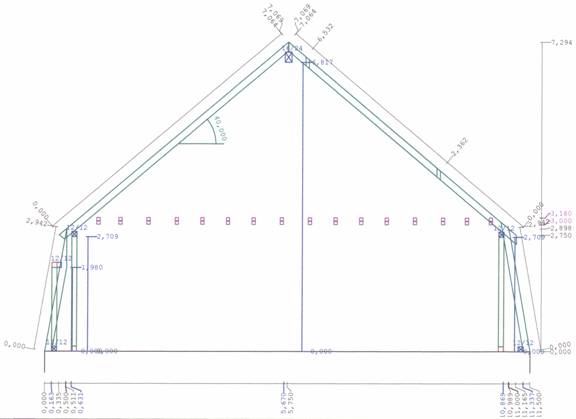

Schnitt des Anbaus (1)

Schnitt des Anbaus (2)

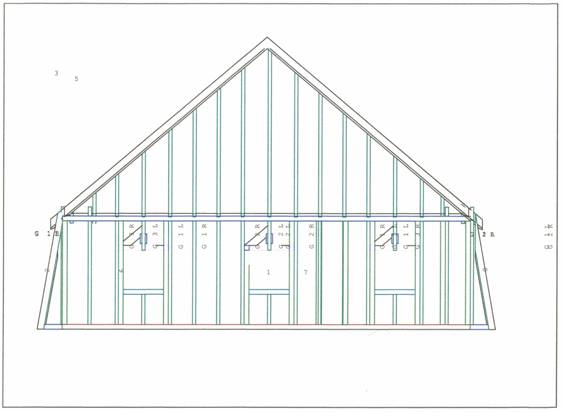

Schnitt der Fachwerkkonstruktion

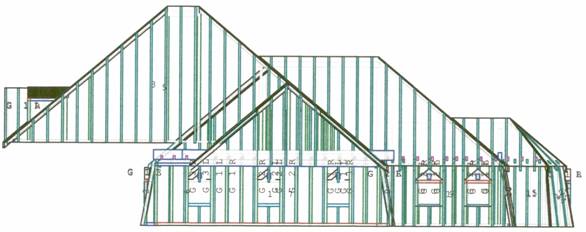

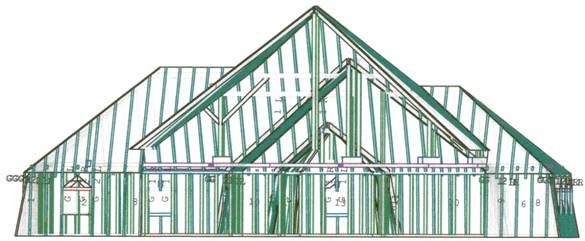

Schnitte durch die gesamte Dachkonstruktion

nach oben

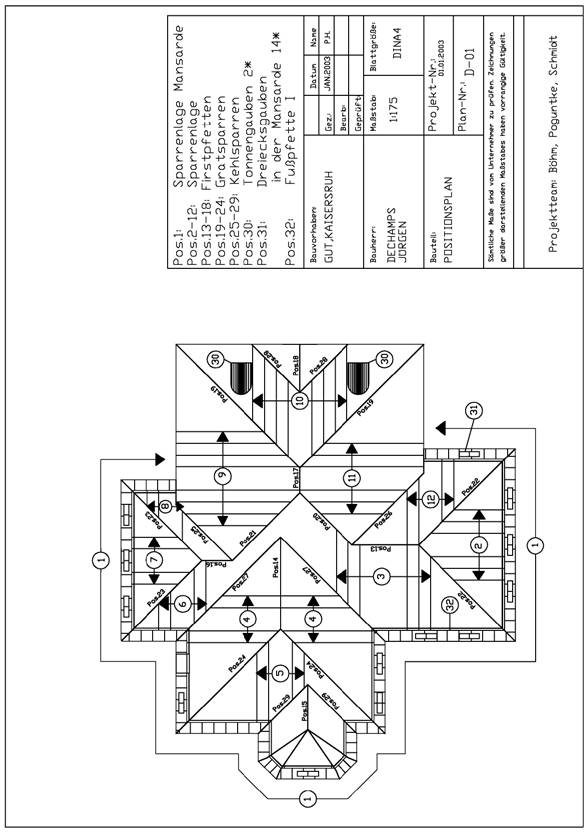

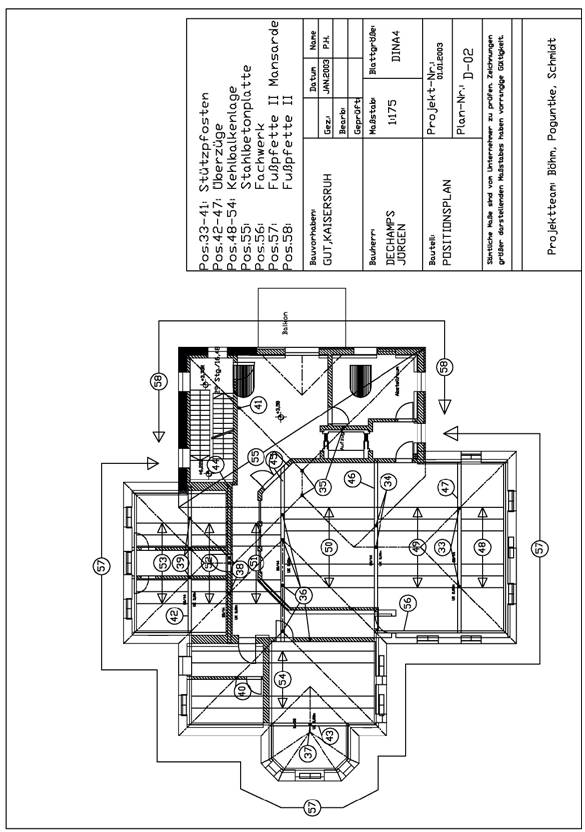

4.3.2 Positionspläne

nach oben

4.4 Massenermittlung Zimmerer

4.5 Dachflächenberechnung

nach oben

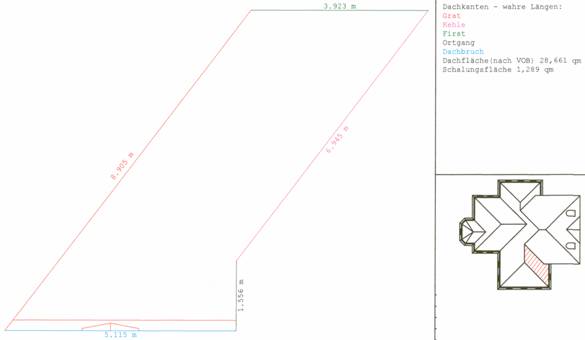

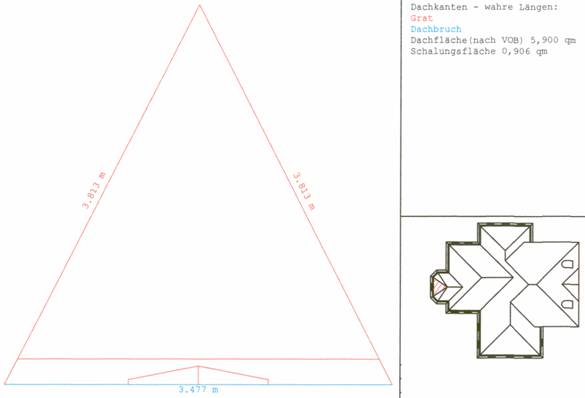

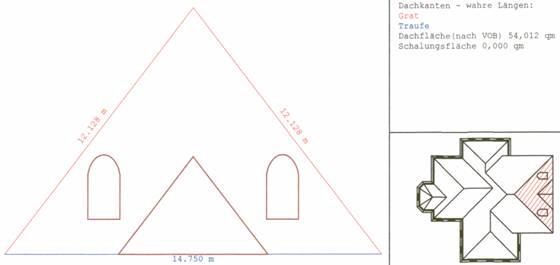

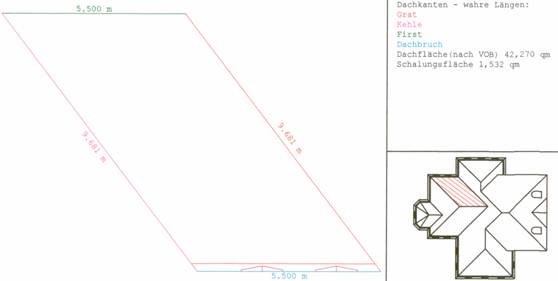

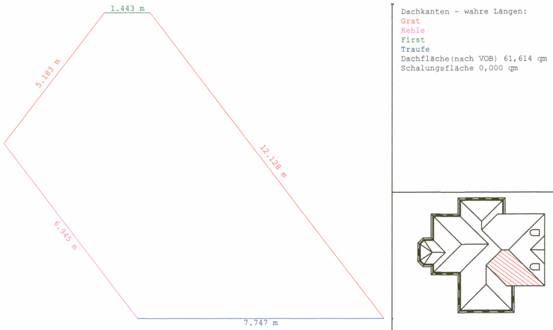

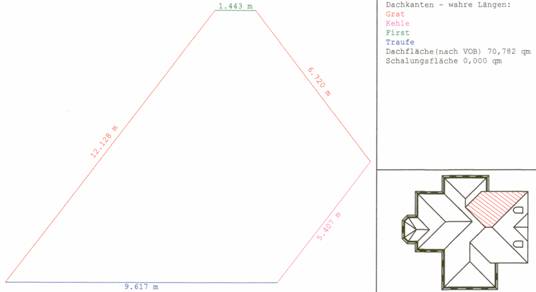

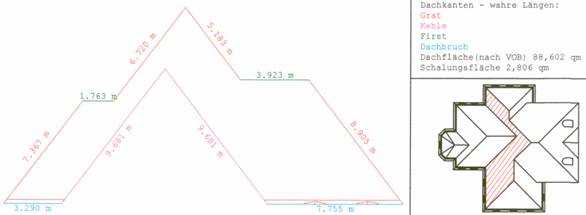

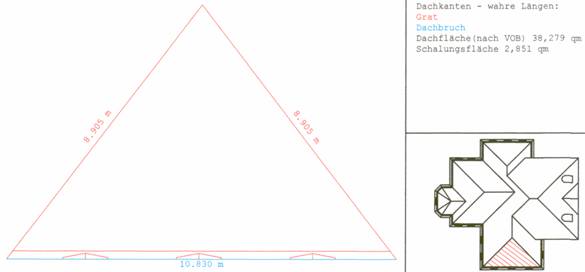

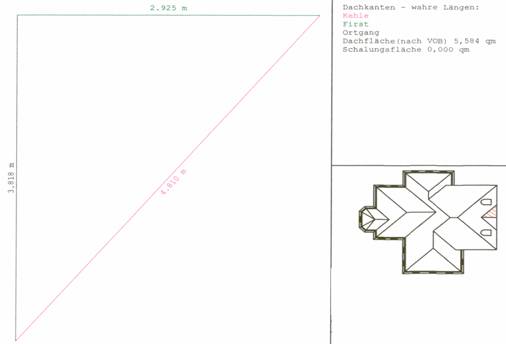

4.5.1 Projektion der wahren Dachflächen

(weitere Detailskizzen finden Sie in der PDF-Datei unter downloads)

nach oben

4.6 Wärmeschutz im Dachbereich und im Glasanbau des Wintergartens

Der Wärmeschutz im Dachbereich sowie im Glasanbau des Wintergartens wird nach DIN 4108 unter Berücksichtigung der EnEV ausgeführt.
